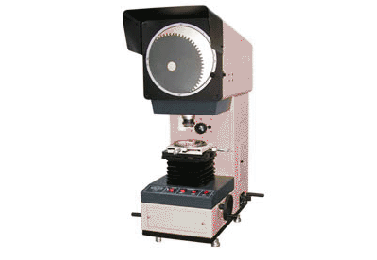

JT12Bφ300輪廓投影儀
本儀器能高效地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銼刀、絲攻等各種刀具、工具和零件，該儀器廣泛地應用于機械制造業，儀器儀表和鐘表行業有關廠礦的計量室和車間。
產品介紹
一、 用途
本儀器能高效地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銼刀、絲攻等各種刀具、工具和零件，該儀器廣泛地應用于機械制造業，儀器儀表和鐘表行業有關廠礦的計量室和車間。
二、 儀器的規格參數：
1、 投影屏：
投影屏尺寸（ mm ）φ 300
投影屏旋轉范圍 0 °～ 360°
2、物鏡：
放大倍率
10 ×
20 ×（選購）
50 ×（選購）
100 ×（選購）
物方線視場
φ 30mm
φ 15mm
φ 6mm
φ 3mm
物方工作距離
75.2mm
69.6mm
27.0mm
26.2mm
放大倍率誤差： 0.08%
3、 工作臺
X 坐標行程 0 ～ 50mm 分劃值 0.01mm
Y 坐標行程 0 ～ 50mm 分劃值 0.01mm
Z 坐標行程 0 ～ 60mm （調焦行程）
圓工作臺旋轉范圍： 0 °～ 360 °
圓工作臺旋轉分劃值： 1 °
游標分劃值： 2 ′
X 、 Y 坐標示值準確度（ 4+40L ）μ m
其中 L 為測量長度，單位： m
旋轉角度準確度： 6 ′
3、 照明光源：
4、 透射照明 12v 100w 鹵鎢燈
反射照明 24v 150w 鹵鎢燈
5、 外形尺寸：長×寬×高
480 × 780 × 1150mm
6、 儀器重量： 110kg
