一、 特點：
1、 現代造型設計，結構緊湊，操作方便。
2、 長度、角度實現測量數字化。
3、 非球面聚光照明，視場明亮，照明均勻，圖象清晰。
4、 多功能數顯系統 , 帶有 DS-3000 數顯箱及微型打印機
5、 強力排熱系統，散熱效果好，性能更穩定。
6、 采用高亮度，長壽命照明光源。
二、 用途：

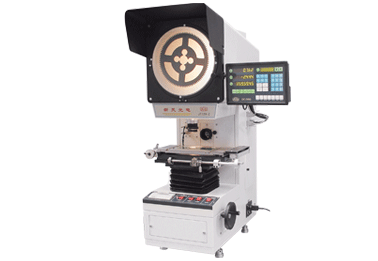

光學投影儀用于對形狀復雜的沖壓件，齒輪、凸輪、螺紋及樣板進行輪廓比較測量，使用方便，效率高。是一種常用的計量光學儀器。廣泛用于包括航空、航天業在內的各大機械制造業、鐘表業、電子行業、儀器儀表業、科研院所及各級計量部門檢測站、計量所等。
三、 規格參數：
投影屏尺寸：φ 300mm
投影屏旋轉范圍： 0 ° ~360 °
旋轉角度顯示當量： 1 ′
旋轉角度準確度 :6 ′
工作臺尺寸： 340 × 152mm
X 坐標行程： 150mm
Y 坐標行程： 50mm
Z 坐標（調焦）行程： 80mm
X 、 Y 坐標準確度： (4+40L) μ m 式中 L 為測量長度，單位： m
物鏡：
四、 主要附件：
10 ×物鏡： 10 ×物鏡反光鏡
50mm 標準玻璃尺 360 mm 普通玻璃尺
放大鏡 壓緊組（ 4 件）
JT12A-Z 帶有微型打印機
五、 選購件：
20 ×物鏡 20 ×物鏡反光鏡組
50 ×物鏡 50 ×物鏡反光鏡組
100 ×物鏡 100 ×物鏡反光鏡組
1 、 DJ1 尋邊器
2 、 頂針架
3 、 V 型架
4 、 定位壓板組
5 、 圓工作臺
六、 JT12A-Z 多功能數顯表功能
1 、 多點采集確定直線和圓。
2 、 各幾何元素預置設定。
3 、以組合方式確定各幾何元素。
4 、具有坐標旋轉，坐標平移功能。
5 、 Z 軸可設定為傳感器長度值或編碼器角度值。
6 、具有用戶自編程功能。
7 、極坐標 / 直角坐標轉換功能。
8 、光柵傳感器線性修正，區段線性修正功能。
9 、 RS232 輸入功能。
10 、打印頁面輸入功能。
11 、停電記憶功能。
12 、各幾何元素可存儲，調用。
